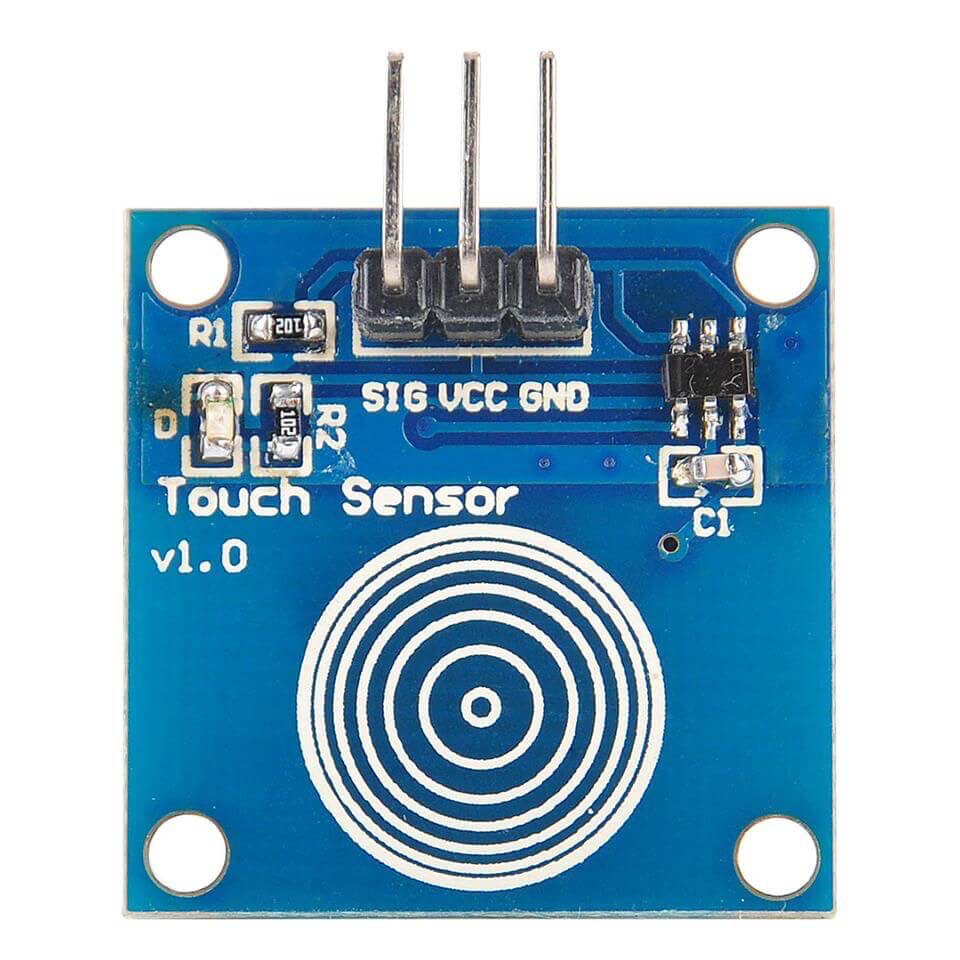

Touch Sensor

- Operating current @VDD=3V, no load

- At low power mode typical 1.5uA, maximum 3.0uA

- The response time max 220mS at low power mode @VDD=3V

- Sensitivity can adjust by the capacitance(0~50pF) outside

- Stable touching detection of human body for replacing traditional direct switch key

ƒ Provides Low Power mode

ƒ Provides direct mode、toggle mode by pad option(TOG pin)

Q pin is CMOS output

- All output modes can be selected active high or active low by pad option(AHLB pin)

- After power-on have about 0.5sec stable-time, during the time do not touch the key pad,

And the function is disabled

- Auto calibration for life

- At low power mode the re-calibration period is about 4.0sec normally,

- When key detected touch and released touch, the auto re-calibration will be redoing after

about 16sec from releasing key

- جهد التشغيل 2.0 فولت ~ 5.5 فولت

- تيار التشغيل = 3 فولت

- في وضع الطاقة المنخفضة النموذجي 1.5 مايكرو أمبير , والاقصى 3 مايكرو أمبير

- @ VDD = 3 فولت وقت الاستجابة بحد أقصى 220 مللي ثانية في وضع الطاقة المنخفضة

- يمكن ضبط الحساسية من خلال السعة (0 ~ 50pF) في الخارج

- كشف اللمس المستقر لجسم الإنسان لاستبدال مفتاح التبديل المباشر التقليدي

- يوفر وضع الطاقة المنخفضة

- AHLB يمكن تحديد جميع أوضاع الإخراج نشطة عالية أو نشطة منخفضة بواسطة خيار لوحة

- بعد التشغيل ، يكون لديك وقت مستقر حوالي 0.5 ثانية ، خلال الوقت لا تلمس لوحة المفاتيح ،

ويتم تعطيل الوظيفة

- معايرة تلقائية مدى الحياة

- في وضع الطاقة المنخفضة ، تكون فترة إعادة المعايرة حوالي 4.0 ثوانٍ بشكل طبيعي ،

- عند اكتشاف المفتاح باللمس وتحريره ، ستتم إعادة المعايرة التلقائية بعد ذلك
